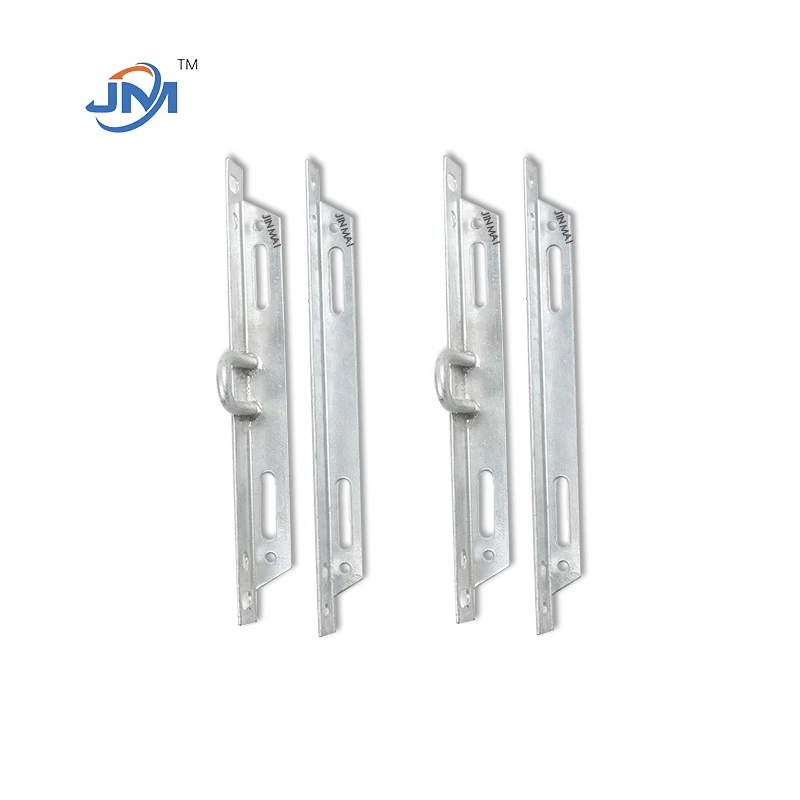

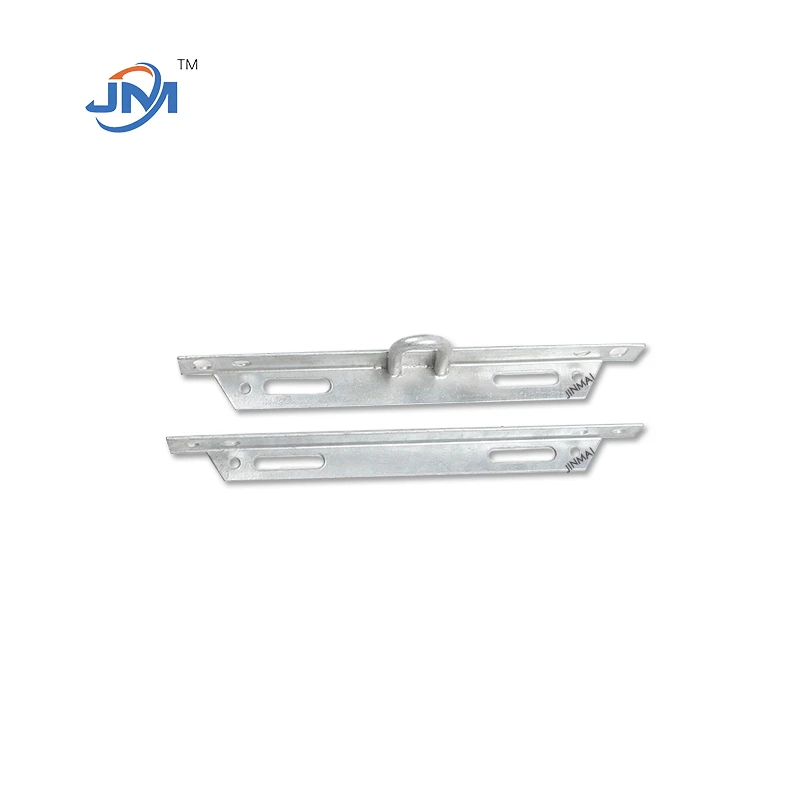

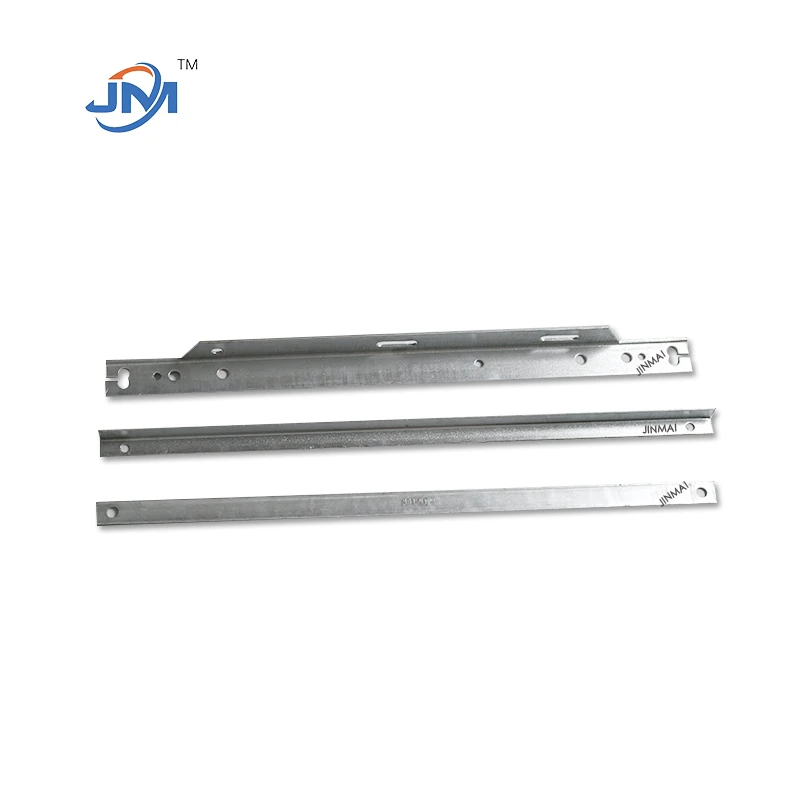

विद्युत क्रॉसआर्म

इलेक्ट्रिकल क्रॉसआर्म, जिसे सपोर्ट बीम के रूप में भी जाना जाता है, ओवरहेड ट्रांसमिशन और वितरण लाइनों में एक महत्वपूर्ण घटक है। इनका उपयोग उचित दूरी और स्थिरता सुनिश्चित करने के लिए इंसुलेटर, कंडक्टर और अन्य विद्युत उपकरणों का समर्थन करने के लिए किया जाता है।

सामग्री:

पारंपरिक लकड़ी में कुछ इन्सुलेशन गुण होते हैं लेकिन यह पर्यावरण से आसानी से प्रभावित होती है। स्टील (गैल्वनाइज्ड और स्टेनलेस स्टील) में उच्च शक्ति और स्थायित्व होता है और यह वर्तमान में सबसे अधिक उपयोग की जाने वाली सामग्री भी है।

समारोह:

सुनिश्चित करें कि इंसुलेटर और हार्डवेयर, सपोर्ट कंडक्टर और लाइटनिंग कंडक्टर, और उन्हें आवश्यकतानुसार एक निश्चित सुरक्षित दूरी पर रखें। स्विचगियर, लाइटनिंग अरेस्टर आदि जैसे लाइन उपकरण स्थापित करें। जमीन या अन्य वस्तुओं के संपर्क के कारण शॉर्ट सर्किट और अन्य दोषों से बचने के लिए कंडक्टर के लिए एक स्थिर समर्थन मंच प्रदान करें। चरण {{3} से {4} चरण शॉर्ट सर्किट और जमीन पर डिस्चार्ज को रोकने के लिए लाइन के विद्युत इन्सुलेशन प्रदर्शन को बनाए रखें। भार वितरित करें और प्राकृतिक कारकों जैसे कि कंडक्टर का भार, हवा, बर्फ और पोल टॉवर पर ओवरहेड लाइन द्वारा वहन किए गए भार को समान रूप से वितरित करें।

प्रकार:

स्ट्रेट क्रॉस आर्म्स: यह सरल क्षैतिज संरचना वाला सबसे आम प्रकार है जिसका उपयोग इंसुलेटर और कंडक्टरों को सहारा देने के लिए किया जाता है।
V{{0}आकार की क्रॉस भुजाएँ: V-आकार की संरचना के साथ, यह बेहतर कंडक्टर समर्थन प्रदान करता है, विशेष रूप से तेज़ हवाओं या लंबी अवधि वाले क्षेत्रों के लिए उपयुक्त।
क्षैतिज वी क्रॉस आर्म्स: क्षैतिज वी -आकार की संरचना के साथ, यह उच्च यांत्रिक शक्ति और कम हवा प्रतिरोध प्रदान करता है, और आमतौर पर उच्च -वोल्टेज ट्रांसमिशन लाइनों और सबस्टेशनों में उपयोग किया जाता है।
टेन्जेंट क्रॉस आर्म: ट्रांसमिशन और वितरण लाइनों के सीधे खंडों में उपयोग किया जाता है, यह कंडक्टर समर्थन प्रदान करता है और उचित दूरी और स्थिरता सुनिश्चित करता है।
एंगल क्रॉस आर्म्स: उस बिंदु का समर्थन करने के लिए डिज़ाइन किया गया है जहां कंडक्टर दिशा बदलता है, इसमें विक्षेपण कोण के आधार पर विभिन्न प्रकार के कॉन्फ़िगरेशन हो सकते हैं।

संक्षेप में, इलेक्ट्रिकल क्रॉसआर्म बिजली प्रणाली में एक महत्वपूर्ण भूमिका निभाता है, और इसका प्रदर्शन और गुणवत्ता सीधे बिजली प्रणाली के सुरक्षित और स्थिर संचालन से संबंधित है। इसलिए, विद्युत क्रॉसआर्म को डिजाइन और स्थापित करते समय, यह सुनिश्चित करने के लिए विभिन्न कारकों पर पूरी तरह से विचार करने की आवश्यकता है कि वे प्रासंगिक मानकों और आवश्यकताओं को पूरा करते हैं।
